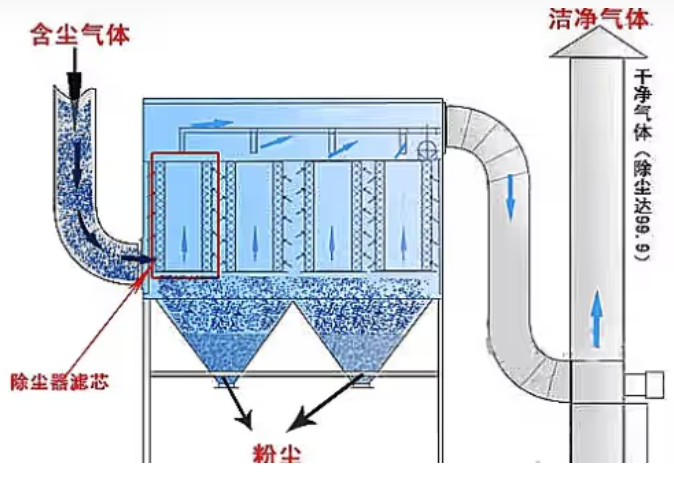

脉冲式除尘器工作原理图，脉冲袋式除尘器结构主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成。脉冲袋式除尘器性能的好坏，除了正确选择滤袋材料外，清灰系统对脉冲袋式除尘器起着决定性的作用。为此，清灰方法是区分脉冲袋式除尘器的特性之一，也是脉冲袋式除尘器运行中重要的一环。
其工作原理将压缩空气在极短暂的时间内高速喷向除尘滤袋，同时诱导数倍于喷射气量的空气形成空气波，使滤袋由袋口至底部产生急剧的膨胀和冲击振动，在短促的时间内形成滤袋往复地“鼓、瘪、鼓”的波浪形变形，使粉尘层发生变形、断裂，以块团状脱离滤布并受重力作用下落。清灰时，清灰气流在使滤袋膨胀变形的同时也穿过袋壁和粉尘层。
含尘气体由除尘器进风口进入中、下箱体，含尘气体通过滤袋进入上箱体过程中由于滤袋的各种效应作用将尘气分离开，粉尘被吸附在滤袋上，而气体穿过滤袋经文氏管进入上箱体，从出风口排出。含尘气体通过滤袋的净化过程、随着时间的增加而积附在滤袋上的粉尘越来越多，増加了滤袋的阻力，致使通过滤袋气体量逐渐减少。为使阻力控制在限定范围内（一般为120～150毫米水柱），保证所需气体量通过由控制仪发出指令，按顺序触发各控制阀开启脉冲阀，气包内的压缩空气瞬时地经脉冲阀至喷吹管的各孔喷出，在经文氏管喷射到各对应的滤袋内。滤袋在气流瞬间反向作用下急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到再生。被清除掉的灰尘落入灰斗，经排料阀排出机体。积附在滤袋上的粉尘被有周期地脉冲喷吹清除，使净化的气体正常通过，保证除尘系统运行。
